Anhänger ABC - D wie Deichsel

Sie ist die wichtigste Verbindung zwischen Ihrem Zugfahrzeug und Ihrem Anhänger: die Deichsel. Doch wer glaubt, sie sei nur eine einfache Metallstange, irrt gewaltig. Als essentielle Baugruppe des Fahrgestells trägt sie eine enorme Verantwortung für Ihre Fahrsicherheit und bietet mit dem richtigen Zubehör sogar praktischen Zusatznutzen. In unserem STEMA Anhänger-ABC beleuchten wir das Thema Deichsel im Detail.

1. Der Aufbau: Mehr als nur eine Verbindung

Ohne die Deichsel könnte das Fahrzeug schlichtweg nicht an das Zugfahrzeug gehangen werden. Doch sie erfüllt noch weitaus mehr Aufgaben: Sie transportiert nicht nur im klassischen Sinne die Last der Ladung, sondern muss vor allem auch alle dynamischen Kräfte ins Fahrgestell ableiten, die während der Fahrt wirken. Damit sorgt die Deichsel maßgeblich für eine sichere und stabile Straßenlage.

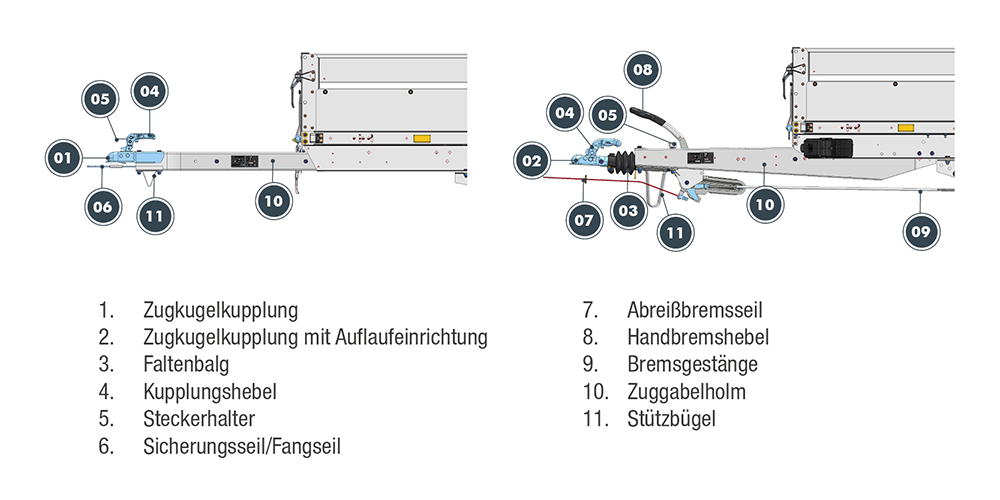

Eine Deichsel bzw. Zugdeichsel bezeichnet immer die komplette Baugruppe. An ihr befinden sich zahlreiche weitere zentrale Bauteile für den sicheren Betrieb:

• Zugkugelkupplung
• Zugeinrichtung mit Auflaufbremse (ausschließlich bei gebremsten Anhängern)
• Stützrad, Abstellstützen und Deichselbox (teilweise als Wunschausstattung erhältlich) Stützbügel
• Sicherungsseil bzw. Abreißbremsseil
• Stecker inklusive Kabel für die elektrische Verbindung zum Zugfahrzeug

Wichtiger Hinweis zur Technik

Bei STEMA Deichseln im klassischen Sinne besteht die Baugruppe aus zwei starr oder funktional verbauten Zuggabelholmen. Da Zuggabelholme genehmigungspflichtige Bauteile sind, dürfen daran niemals eigenmächtige technische Änderungen (wie etwa nachträgliche Bohrungen) vorgenommen werden. STEMA setzt hier konsequent auf selbstentwickelte, passgenaue und geprüfte Zuggabelholme.

2. Die verschiedenen Deichsel-Arten bei STEMA

Je nach Anhängermodell und Einsatzzweck kommen bei STEMA unterschiedliche Konstruktionen zum Einsatz:

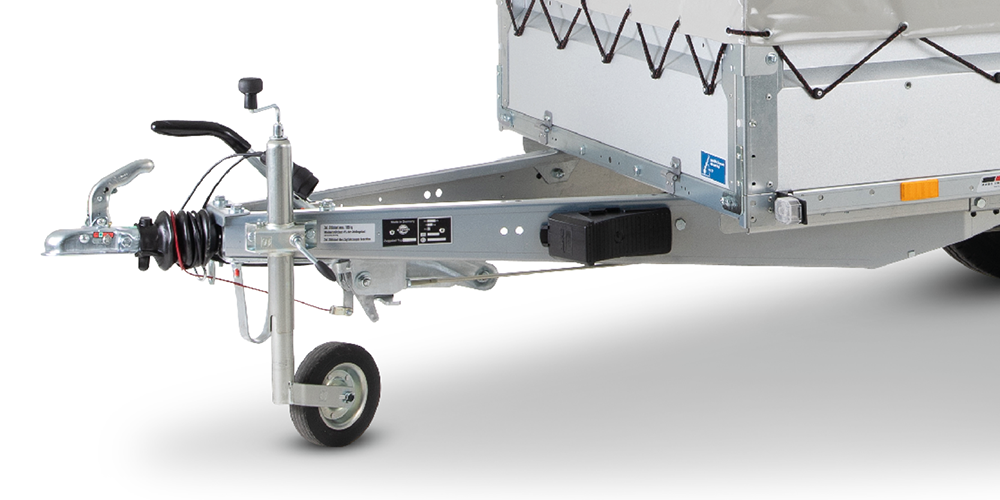

Die V-Deichsel

Sie besteht aus zwei Zuggabelholmen, die vom Fahrgestellrahmen in Richtung Kupplung in Form eines „V“ zusammenlaufen.

Durch diese Bauform wird die Kraft gleichmäßig in den Rahmen eingeleitet, was für eine hohe Verwindungssteifigkeit und einen ruhigen, stabilen Geradeauslauf sorgt. Sie ist bei vielen Pkw-Anhänger-Serien (wie SySTEMA oder OPTI) der Standard.

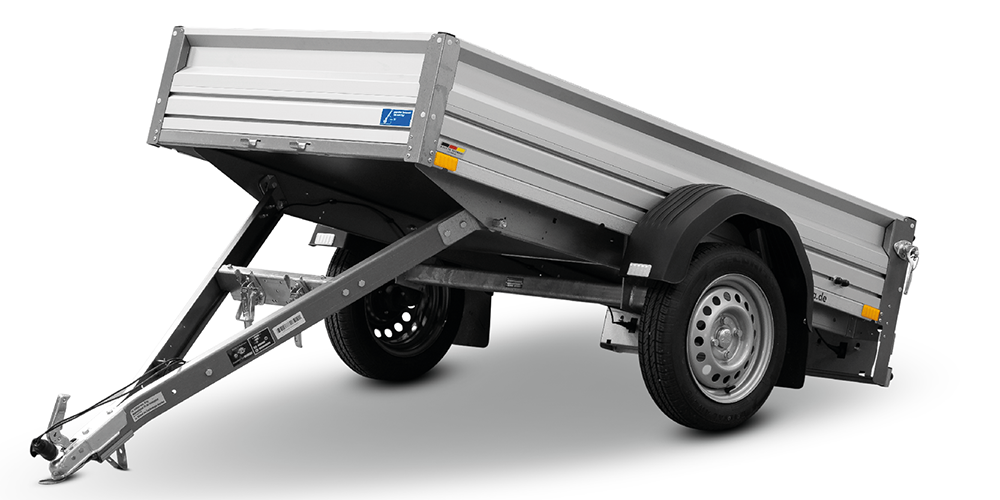

Die kippbare V-Deichsel

Diese Variante entspricht im Grundaufbau einer V-Deichsel, ist jedoch bei aufstellbaren Anhängern klappbar gelagert.

Wichtig zu wissen: Nicht der Holm an sich ist hier das bewegliche Bauteil, sondern die komplette Deichsel-Baugruppe als Einheit (die Drehpunkte variieren je nach Modell). Das ist extrem praktisch, um den Anhänger platzsparend hochkant zu lagern oder die Be- und Entladung zu erleichtern.

Zu finden ist dies beispielsweise bei den STEMA Modellen Retro, FT, Basic und REX.

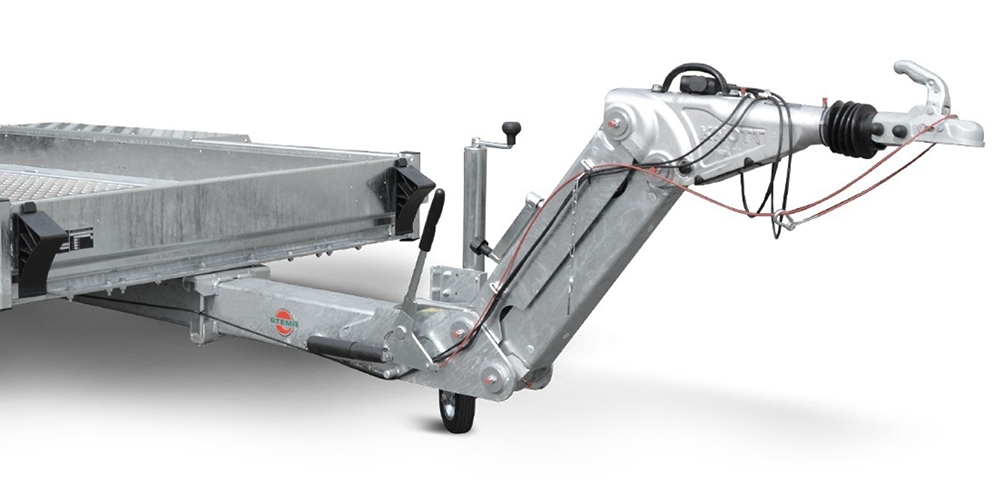

Das Zentralrohr (oft „Schwanenhals“ genannt)

Hierbei handelt es sich um kein klassisches V, sondern um ein einziges Rohr, das vom Fahrgestellrahmen zur Kupplung verläuft und die komplette Auflaufeinrichtung integriert.

Bei STEMA wird ausschließlich die höhenverstellbare Variante dieses Rohrs bei den Profi- und Sonderfahrzeugen der Modelle TRIUS und BAUMA eingesetzt.

3. Sicherheit geht vor: Stützlast und Sichtprüfung

Damit Sie jederzeit sicher auf den Straßen unterwegs sind, sollten Sie vor jeder Fahrt einen kurzen Blick auf folgende Aspekte werfen:

• Die richtige Stützlast nutzen: Die Stützlast beschreibt das Gewicht, das von oben auf die Anhängerkupplung des Pkw drückt. Sie sollte weitestgehend ausgenutzt, aber niemals überschritten werden. Zu geringe Stützlast führt dazu, dass der Anhänger zum Schlingern neigt. Zu hohe Stützlast entlastet die Vorderachse des Zugfahrzeugs, was das Lenk- und Bremsverhalten negativ beeinflusst (Genaueres finden Sie unter B wie Beladen).

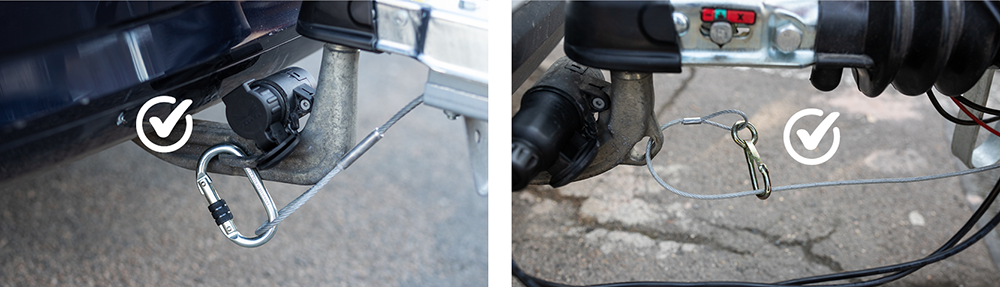

• Sicherungsseil/Abreißbremsseil immer korrekt anbringen und vor jeder Fahrt auf Beschädigungen prüfen und ggf. austauschen.

Anbringung bei ungebremsten Anhängern (Sichherungsseil/Fangseil)

• Soll die Verbindung zum Zugfahrzeug auch bei einem Versagen der Kupplung sicherstellen

• Soll unkontrolliertes Weiterfahren des Anhängers unterbinden

Anbringung bei gebremsten Anhängern (Abreißbremsseil)

• Soll bei einem Versagen der Kupplung zunächst die Feststellbremse des Anhängers betätigen

• Soll nach dem Auslösen der Feststellbremse definiert abreißen, sodass der Anhänger kontrolliert zum Stillstand kommt

• Bei gebremsten Anhängern ist das rote Abreißseil Pflicht. Es muss fest mit einer Öse oder direkt an der Anhängerkupplung des Zugfahrzeugs gesichert sein, um im Ernstfall die Notbremsung des Anhängers auszulösen.

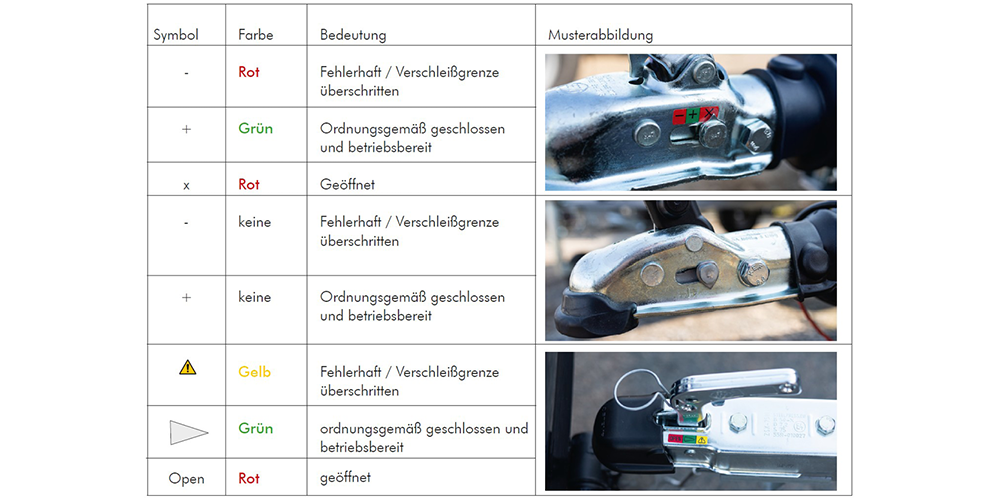

Verschleißanzeige

Verschleißanzeige im Blick behalten: Unsere STEMA-Zugkugelkupplungen verfügen über eine praktische Anzeige (im +/- Bereich), die signalisiert, ob die Kugel im eingerasteten Zustand noch ausreichend Griff hat oder ob erhöhter Verschleiß vorliegt.

4. Pflege und Wartung: So bleibt Ihre Deichsel lange einsatzbereit

STEMA Deichseln sind dank hochwertiger Verzinkung optimal vor Korrosion geschützt. Dennoch verlängert eine regelmäßige, kleine Pflegeeinheit die Lebensdauer spürbar:

• Kupplung schmieren: Das Innere der Zugkugelkupplung sollte regelmäßig von Schmutz befreit und mit handelsüblichem Wälzlagerfett nachgefettet werden. (Ausnahme: Falls Sie auf Ihrem Anhänger eine Antischlingerkupplung nachgerüstet haben – z. B. für die 100-km/h-Zulassung – darf die Kupplung natürlich nicht gefettet werden!)

• Auflaufeinrichtung warten: Bei gebremsten Anhängern finden sich an der Auflaufeinrichtung Schmiernippel. Diese sollten je nach Einsatz- und Nutzungsbedingungen regelmäßig mit einer Fettpresse mit frischem Fett versorgt werden.

• Elektrokabel schützen: Achten Sie darauf, dass das Kabel des Steckers während der Fahrt oder im abgehängten Zustand nicht ungesichert über den Boden schleift oder in den beweglichen Gelenken gequetscht wird.

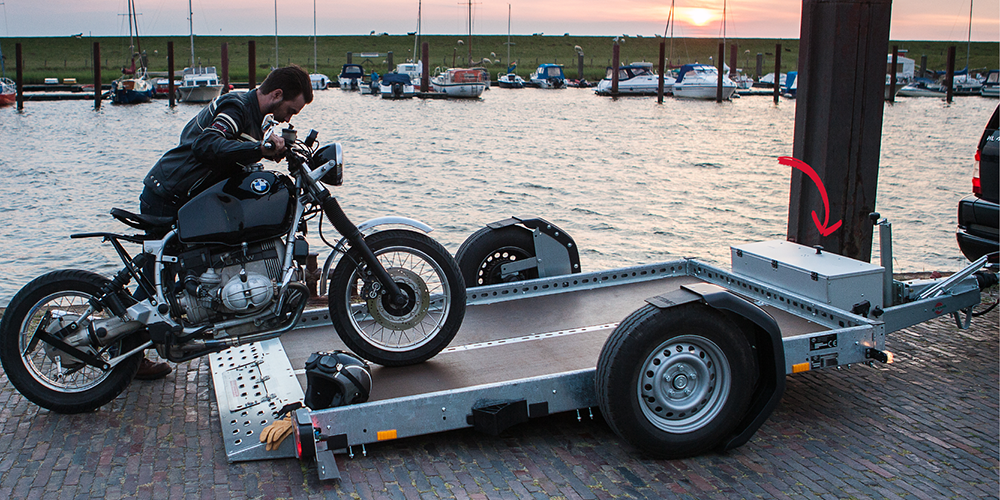

5. Cleverer Zusatznutzen: Die STEMA Deichselbox

Der freie Raum auf den Schenkeln einer V-Deichsel bietet ungenutzten Platz – ideal für eine passgenaue STEMA Deichselbox!

• Alles griffbereit: Spanngurte, Abdecknetze, Diebstahlsicherungen oder Arbeitshandschuhe müssen nicht mehr umständlich im Kofferraum des Autos gesucht werden, sondern reisen sicher direkt am Anhänger mit.

• Wettergeschützt und sicher: Die Boxen sind abschließbar und halten Witterungseinflüssen stand.

• Perfekte Passform: Die Original STEMA Deichselboxen werden ausschließlich durch Klemmverbindungen montiert, sodass keine Veränderungen an der Zugdeichsel notwendig sind. Sie sind exakt auf die Dreiecksgeometrie der V-Deichseln abgestimmt, sodass weder der Wendekreis noch die Bedienung des Stützrads eingeschränkt werden.

Fazit

Die Deichsel ist das funktionale Herzstück Ihres Anhängers: Sie garantiert absolute Fahrstabilität, verbindet Sicherheitstechnik und bietet mit dem passenden Zubehör clevere Stauraumlösungen. Wer ihre Eigenheiten kennt, regelmäßig pflegt und auf die Stützlast achtet, rollt mit seinem STEMA Anhänger jederzeit sicher und entspannt ans Ziel!
